LEGO Parça Ölçüleri
LEGO dünyasında her şey ölçüyle başlar. Parçaların kaç stud genişliğinde olduğu, kaç plate yüksekliğe denk geldiği veya bir minifigürün binalarla nasıl orantılandığı; hepsi sağlam, gerçekçi ve uyumlu modeller kurabilmek için kritik öneme sahiptir. Bu yazı serisinde LEGO parçalarının ölçü, oran ve ölçek mantığını adım adım anlatarak hem kendi tasarımlarınızda hem de hazır setlerde gördüklerinizi daha iyi okumanıza yardımcı olmayı amaçlıyoruz.
İçindekilerLEGO Technic Measurement Guide (42047)

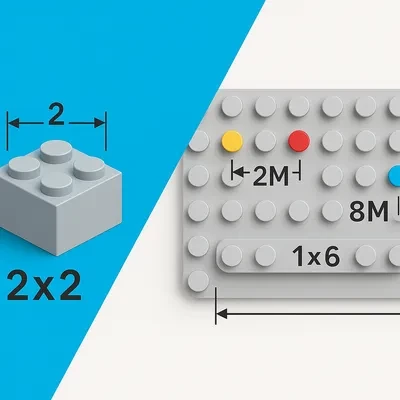

1. LEGO Ölçü Sistemine Giriş (Stud ve Plate Birimi)
LEGO mimarisinin temelini, tüm parçaların birbiriyle kusursuz şekilde birleşebilmesini sağlayan hassas bir ölçü sistemi oluşturur. Bu sistem yatayda stud, dikeyde ise plate birimlerine dayanır.
Stud, LEGO parçalarının üstünde yer alan küçük çıkıntılardır ve yatay ölçümlerin temelidir. Bir stud genişliği 8 mm’dir. Bu nedenle 1×1 bir parça 8×8 mm taban ölçüsüne, 2×4 bir parça ise 16×32 mm taban ölçüsüne sahiptir. Tüm parçaların stud aralıkları eşit olduğundan, farklı dönemlerde üretilmiş parçalar arasında tam uyum sağlanır.
Dikey ölçümlerde kullanılan birim plate’tir. Bir plate yüksekliği 3,2 mm’dir. Bir brick ise üç plate yüksekliği olan 9,6 mm’ye denk gelir. Bu oran sayesinde farklı yükseklikteki parçalar bir araya getirildiğinde boşluk oluşmaz ve tüm yapılar hem estetik hem de mekanik olarak tutarlı görünür.
Bu temel ölçü sistemi, LEGO’nun farklı temalardaki tüm modellerinde değişmeden korunur ve markanın evrensel uyumluluk prensibinin temelini oluşturur.
2. LEGO Parça İsimlendirme Mantığı (1×2, 2×4, 1×1 round vb.)
LEGO parçalarının adlandırılması, parçanın yatay alanda kapladığı stud sayısına dayanır. Parça isimleri önce genişlik, ardından uzunluk stud sayısı ile belirtilir. Bu basit fakat evrensel sistem, tüm LEGO platformlarında ve parça veritabanlarında aynı şekilde kullanılır.
Örneğin:
- 1×2: bir stud genişlik, iki stud uzunluk
- 2×4: klasik dikdörtgen brick
- 1×6: ince ve uzun bir parça
- 2×2: kare brick
- 1×1 round: tek stud fakat yuvarlak form
Bu isimlendirme sistemi sayesinde bir parçanın taban ölçüsü milimetre karşılığıyla da kolayca hesaplanabilir. Örneğin bir 2×4 brick, 2×8 mm genişlik ve 4×8 mm uzunluk ölçülerine sahiptir. Bu düzen, hem tasarımcıların hem koleksiyonerlerin hem de LEGO setlerini inceleyen kullanıcıların parçaları hızlı ve doğru şekilde tanımlamasına yardımcı olur.
3. LEGO Yükseklik Ölçüleri (Brick, Plate ve Tile Oranları)
LEGO sisteminde dikey ölçüm, yatay ölçüm kadar standartlaştırılmıştır. Yükseklik uyumu, farklı parçaların bir araya geldiğinde kusursuz bir yüzey oluşturmasını sağlar.
Temel yükseklik oranı şu şekildedir:
- 1 Brick = 3 Plate = 9,6 mm
- 1 Plate = 3,2 mm
- Tile, plate ile aynı yükseklikte olup studsız bir yüzeye sahiptir
Bu oranlar sayesinde bir tasarımda yüksekliği artırmak veya azaltmak her zaman öngörülebilir sonuçlar verir. Örneğin iki brick üst üste konulduğunda altı plate yüksekliği oluşur; bir brick üzerine bir plate eklendiğinde dört plate yüksekliği elde edilir. Bu matematiksel düzen, özellikle hassas yüzeyler veya eğimli yapıların inşasında kritik öneme sahiptir.
Yükseklik sisteminin bu netliği, binalar, sahneler, araç iç mekânları ve daha birçok tasarımda istenen oranların kolayca sabit tutulmasına yardımcı olur.
4. LEGO Teknik Ölçü Sistemi (Module – M Birimi)
Teknik parçaları, klasik stud tabanlı sistemden farklı olarak modül (M) adı verilen özel bir ölçü birimi kullanır. Bu sistem, mekanik fonksiyonların doğru çalışabilmesi için son derece hassas şekilde oluşturulmuştur.
Teknik ölçü biriminde bir modül, iki pin deliği arasındaki mesafeye karşılık gelir ve 1M = 8 mm olarak tanımlanır. Bu, stud genişliği ile aynı ölçüdür ve System ile Teknik arasındaki yatay uyumluluğu sağlar. Dikeyde ise bir brick yüksekliği 9,6 mm olduğundan yaklaşık 1,2 modüle denk gelir.
Teknik beam'ler, üzerlerindeki delik sayısına göre adlandırılır. Örneğin 3L beam üç delik, 7L beam yedi delik uzunluğundadır. Studless liftarm’lar modern Teknik setlerinin temelini oluştururken, studded beam’ler klasik yapı sistemine daha yakın bir kullanım sunar.
Akslar modül sayısına göre numaralandırılır: Axle 3 üç modül, Axle 5 beş modül uzunluğundadır. Pin’ler ise bağlantıların sıkı veya serbest olup olmayacağını belirleyen kritik elemanlardır.
Dişli ölçü sistemi, diş sayısına göre adlandırılır (örneğin 8T, 16T, 24T). Teknik modellerde bu dişli oranları; hız, tork ve mekanik hareketlerin doğruluğunu belirler.
Bu düzen sayesinde LEGO Teknik, gerçek mühendislik prensiplerine uygun karmaşık mekanizmaların oynanabilir ölçekte üretilebilmesini mümkün kılar.
5. LEGO Minifigür Ölçüleri ve Orantı Sistemi
LEGO minifigürü, LEGO evreninin ölçek referansı olarak kabul edilir. Standart bir minifigür yaklaşık 4 cm yüksekliğe sahiptir ve bu ölçü yaklaşık 1:42–1:48 ölçek aralığına denk gelir. Bu standart, binaların, araçların ve mobilyaların ne kadar büyük olması gerektiğini belirler.
Minifigürün temel ölçüleri şöyledir:
- Yükseklik yaklaşık 5 brick
- Genişlik 1 brick
- Ayak tabanı 1×2 stud’e tam oturur
- Kol açıklığı yaklaşık 3 stud genişliğindedir
Minifigür beş parçadan oluşan modüler bir yapıya sahiptir: baş, gövde, bacak birleşimi, kollar ve eller. Bu parçalar tüm resmi LEGO temalarında birbirine uyumludur.
Standart minifigüre ek olarak bigfig, microfig, nanofig ve bebek figür gibi farklı boyutlarda özel figürler bulunur. Bu figürler farklı ölçeklerde tasarlanmış olsa da genel LEGO ölçek mantığıyla uyumlu görünür.
6. LEGO Kapı, Pencere ve Mimari Ölçüler
LEGO mimari öğeleri, minifigürün boyuna göre standartlaştırılmıştır. Bu sayede farklı setlerde yer alan binalar bir araya getirildiğinde ölçek tutarlılığı korunur.
LEGO kapıları genel olarak üç yükseklik standardında üretilir:
- 6 brick yüksekliğinde klasik kapılar
- 7 brick yüksekliğinde modern girişler
- 8 brick yüksekliğinde detaylı veya büyük ölçekli modeller
Pencereler genellikle 3–5 brick yüksekliğindedir. Vitrin benzeri geniş açıklıklar ise 6 brick veya daha büyük yüksekliklere sahiptir.
Kat yüksekliği yapı türüne göre değişir:
- Standart City binalarında 9–10 brick
- Modular Buildings serisinde 11–12 brick
Oda genişlikleri çoğunlukla 6, 8, 12 veya 16 stud olarak planlanır. Merdivenler ise bir brick yüksekliğinde basamaklarla tasarlanır ve tipik olarak 4 veya 6 stud genişliğindedir.
Bu standartlar sayesinde LEGO şehirleri doğal, tutarlı ve minifigürlerle uyumlu bir görünüm kazanır.
7. LEGO Araç Ölçüleri (Genişlik, Tekerlek, Dingil, Kabin Oranı)
Resmi LEGO araç tasarımlarında çeşitli genişlik standartları bulunur. Bu standartlar hem minifigür uyumu hem de tasarım detayları açısından belirleyicidir.
En yaygın araç genişlikleri şunlardır:
- 6 stud genişlik: Klasik City araçları
- 8 stud genişlik: Daha detaylı ve gerçekçi modeller (Speed Champions yeni nesil)
- 10 stud ve üzeri: Vitrin veya AFOL odaklı büyük ölçekli modeller
Araç dingilleri Teknik ölçü birimine göre adlandırılır. Dingil uzunluğu tekerlek göbeği, araç şasisi ve varsa süspansiyon sistemine göre seçilir. Küçük City araçlarında kısa dingiller kullanılırken, off-road ve kamyon modellerinde daha uzun dingiller tercih edilir.
LEGO tekerlekleri; küçük şehir tekerlekleri, orta boy SUV tekerlekleri ve büyük Teknik tekerlekleri gibi gruplara ayrılır. Her tekerlek tipi belirli jant ve dingil kombinasyonuna göre tasarlanmıştır.
Araç kabinleri minifigür uyumuna göre şekillenir. Kapı genişliği genellikle 2–3 stud, kabin yüksekliği ise 5–7 brick arasındadır. Tavan yüksekliği, minifig başının rahatça sığabileceği şekilde ayarlanır.
Bu standartlar, farklı temalardan araçların bir arada sergilendiğinde tutarlı görünmesini sağlar.
8. Teker Ölçüleri (Lastik ve Jant Sistemi)
LEGO araçlarında teker ölçüleri, hareket kabiliyeti ve modelin dengesi açısından temel bir rol oynar. Teker sistemi jant (rim) ve lastik (tire) olmak üzere iki ana parçadan oluşur ve LEGO’nun standart ölçü mantığına göre tasarlanır.
Bu sistemde esas alınan ölçüler çap ve genişliktir. Lastiklerin iç çapı, jantların dış çapıyla birebir uyumludur. Böylece farklı setlerden gelen jant ve lastikler sorunsuz şekilde birlikte kullanılabilir. Küçük şehir araçlarından büyük arazi ve teknik modellere kadar tüm tekerler bu uyumluluk prensibine dayanır.
Teker genişliği, aracın yere tutunmasını ve stabilitesini etkiler. Dar lastikler hafif ve hızlı araçlarda, geniş lastikler ise ağır ve arazi araçlarında tercih edilir. Tekerler, Technic aksları ve pin sistemleriyle şasiye bağlanır ve bu bağlantı ölçüleri de standarttır.
Doğru aks–jant–lastik kombinasyonu seçildiğinde, araçlarda düzgün dönüş, doğru hizalama ve gerçekçi bir görünüm elde edilir. Bu nedenle teker ölçüleri, LEGO araç tasarımlarında ölçek ve mekanik uyumun en net örneklerinden biridir.
Uyumlu LEGO aks, jant ve lastik kombinasyonlarını daha detaylı incelemek için Birbirine Uyumlu LEGO Aks-Lastik ve Jantlar rehberimize göz atabilirsiniz:
9. LEGO’da Genel Ölçek ve Orantı Sistemi
LEGO’nun resmi bir evrensel ölçeği olmamasına rağmen, farklı tema ve model tipleri için yaygın kabul görmüş ölçü oranları bulunmaktadır. Bu oranlar, setlerin birbirleriyle ve minifigürlerle uyumlu görünmesini sağlar.
Yaygın kullanılan ölçekler şöyledir:
- Minifig ölçeği: yaklaşık 1:42–1:48
- City araç ölçeği: yaklaşık 1:40
- Modula
